우드월 WOOD WALL
무량판 또는 라멘 구조의 주거 및 상업용
건축물의 비내력벽으로 사용가능한 시스템
[ 출처_캐나다우드 ]
경골목구조 비내력 외벽, 내벽 그리고 세대간 경계벽 등을 지칭하는 우드월은 최근 일반화되고 있는 무량판 또는 라멘 구조, 철골구조의 주거 및 상업용 건축물에 적용하는 칸막이벽 시스템입니다.
우드월 시스템은 기둥과 보, 슬라브 등의 주요 구조부를 제외한 모든 비내력벽을 목재 구조용 규격재로 구성하기 때문에 무게가 가볍고, 작업성이 좋으며, 무게 대비 높은 강도를 가지고 있습니다.
우드월은 탄소를 저장하여 기후 변화를 완화하며, 공장 제작(Prefabrication)되어 현장으로 운반되어 또는 현장에서 제작하여 바로 설치가 가능하기 때문에 공기를 단축할 수 있는 장점도 있습니다.
또한 우드월을 외벽에 적용하면 스터드 사이의 공간에 단열재를 설치할 수 있어 얇은 벽 두께로도 높은 단열 성능을 발휘할 수 있습니다.
인테리어 우드월 (Interior Wood Wall)
건축물의 내력벽에 적용되는 목조 비내력벽
인테리어우드월은 2×4(38×89mm)규격재의 목재 스터드와 상, 하부 깔도리로 골조를 구성하고 필요에 따라 문이나 창 등의 개구부를 설치하여 석고보드로 마감하는 비내력 칸막이벽입니다.
석고보드 마감 시 타카, 못, 스크류 등 다양한 파스너(fastener)를 사용할 수 있습니다. 목재스터드의 위치에는 일반 못을 박을 수 있어서 TV나 액자 등을 쉽게 설치할 수 있습니다.
세대 내 칸막이벽에 적용하는 인테리어 우드월은 내화구조 및 차음구조 인정이 필요하지 않지만, 프라이버시와 쾌적한 실내 환경을 위해 차음성능을 추가할 수 있습니다.
인테리어 우드월 디테일
스터드의 간격은 현장 여건과 마감 석고보드의 규격에 따라 400mm, 450mm, 600mm로 시공할 수 있습니다. 마감은 대부분 일반석고보드 9.5mm 또는 12.5mm 가 사용되며, 좋은 차음 효과를 얻기 위해 벽 내부의 공간에 단열재를 설치하거나 석고보드를 두 겹으로 마감 할 수도 있습니다.
바닥난방 유무에 따른 바닥 접합 상세
바닥난방 유, 무에 상관없이 깔도리용으로 목재나 경량철골러너를 사용할 수 있습니다.
바닥난방이 없는 경우
바닥난방이 있는 경우
바닥난방이 설치된 바닥에 목재 깔도리나 경량철골러너를 설치할 때 매설된 온수배관이 손상되지 않도록 위치를 피해서 못 시공을 하거나 접착하는 방법으로 시공해야 합니다.
인테리어 우드월의 모서리 및 교차부 접합 상세
벽과 벽을 접합하는 방법입니다. 먼저 설치가 완료 된 벽에 또 하나의 벽을 스터드 부위에 못으로 고정합니다. 대표적 접합방법으로 ‘ㄱ’형 및 ‘T’형 접합 방법이 있습니다.
모서리 접합상세 (‘ㄱ’형 접합)
교차부 접합상세 (‘T’형 접합)
개구부 보강 상세
문이 설치되는 곳에는 헤더, 크리플스터드, 옆기둥(트리머스터드, 킹스터드)등으로 개구부를 형성합니다.
다양한 고정 보강 상세
인테리어우드월은 목재스터드의 위치에 일반 못을 사용하여 고정물을 설치할 수 있습니다. 스터드 사이에 고정물(TV, 액자)을 설치하거나 배관, 스위치박스 등을 설치할 경우에는 규격재 또는 합판 등으로 보강합니다. (푸른색은 보강을 위해 설치되는 것임)
중량물 고정을 위한 보강
배관 고정 보강
스위치 / 콘센트박스 보강
깔도리의 연결 상세
깔도리가 끊어지는 부분은 보강재를 사용하거나 이음매 부분을 스터드 위에 두는 방법으로 연결합니다. (푸른색은 동일한 규격재로 보강을 위해 설치되는 것임)
스터드의 따냄 및 천공 최대 허용치
전선, 위생배관의 통과 또는 기타의 목적을 위해 스터드를 천공하거나 따낼 경우 안전한 강도유지를 위해 최대허용치를 초과하지 않아야 합니다.
주벽체의 시공
step 1
인테리어우드월의 길이와 고정할 위치를 측정합니다.
step 2
고정될 위치를 먹줄 등으로 표시합니다.
step 3
밑깔도리 및 윗깔도리에 고정될 스터드 위치, 개구부 위치 등을 표시합니다.
step 4
인테리어우드월의 길이와 고정할 위치를 측정합니다.
step 5
스터드를 깔도리에 못으로 고정하고 개구부도 고정하여 골조를 형성합니다.
step 6

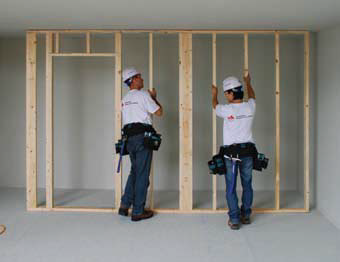

조립된 벽의 골조를 일으켜 세웁니다.
step 7
골조의 정확한 위치와 수직 수평을 확인합니다.
step 8
쐐기로 골조를 임시 고정합니다.
step 9
밑깔도리의 정확한 위치를 확인한 후 바닥에 고정합니다.(고정에는 앵커나 콘크리트 못을 사용)
step 10
윗깔도리의 정확한 위치를 확인한 후 천장에 고정합니다. (천장과 윗깔도리 사이의 틈은 충전)
step 11
인테리어우드월 주 벽체의 골조를 완성합니다.
step 12
교차부 벽체의 길이를 측정하고 바닥에 표시한 후 깔도리에 스터드의 위치를 표시합니다.
step 13
스터드를 배치합니다.
step 14

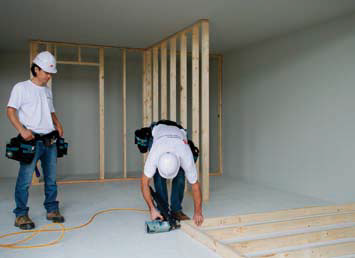

스터드를 상하 깔도리에 고정하여 교차부 벽체 골조를 조립합니다.
step 15
조립된 교차부 벽체 골조를 일으켜 세워서 접합 위치에 놓습니다.
step 16
수직, 수평을 확인 후 교차부 벽체를 주 벽체에 못으로 접합합니다. (9페이지‘T’형 접합상세 참조).
step 17
인테리어우드월 교차부 벽체의 골조를 완성합니다.
step 18
마지막으로 주 벽체에 연결될 모서리 벽체의 골조를 같은 방식으로 조립합니다.
step 19
조립된 모서리 벽체의 골조를 세워 주 벽체의 골조에 수직평이 맞게 접합합니다.(9페이지 ‘ㄱ’형 접합방법 참조)
step 20
인테리어우드월 모서리 벽체의 골조를 완성합니다.
step 21
골조의 한 쪽 면에 석고보드를 부착합니다.
step 22
반대면에 단열재를 설치합니다. (단열재 설치는 선택사항임)
step 23
단열재 설치 후 석고보드를 부착합니다.
step 24
석고보드를 모두 부착하여 인테리어우드월의 설치를 마감합니다.
익스테리어 우드월 (Exterior Wood Wall)
건축물의 외벽에 적용되는 목조 비내력벽
익스테리어우드월은 목재 스터드와 상, 하부 깔도리로 골조를 구성하고 필요에 따라 개구부(문, 창)를 설치하여 실내면은 석고보드로 마감하는 비내력 외벽입니다.
• 벽 내부의 스터드 사이 공간에 단열재를 설치할 수 있어 콘크리트 벽에 비해 단열 성능이 높으면서도 벽두께를 최소화하여 보다 넓은 바닥면적 확보가 가능합니다.
• 스틸 스터드벽에 비해 열교현상이 적고, 외단열 공법을 적용할 경우 단열효과는 극대화됩니다.
• 공장조립 또는 현장에서 조립할 수 있어 공사기간을 단축할 수 있습니다.
• 다양한 외장 마감재료를 사용함으로써 보다 미려한 외관을 연출할 수 있습니다.
익스테리어 우드월의 단열성능
• 국내 규정에 따른 열관류율 계산은 구성재료 각각의 열저항 값을 합계하여 산정합니다. 이 방법은 스터드를 사용하는 외벽에서 발생될 수 있는 열교(Thermal bridge)현상은 고려하지 않습니다. 이 열교현상을 고려한 유효열저항 값을 비교하면 표2와 같습니다.
• 표2의 외벽 중 두께 180mm의 익스테리어우드월과 스틸스터드건식벽의 열저항 값을 국내규정에 따라 계산하면 동일하게 3.35 ㎡·K/W 입니다. 덮개용석고보드 15mm (0.088 ㎡·K/W) + 단열재 140mm (3.11 ㎡·K/W ) + 석고보드 12.5mm (0.074 ㎡·K/W) + 석고보드 12.5mm (0.074 ㎡·K/W) ≒ 3.35 ㎡·K/W
• 이 값과 열교현상을 고려한 두 벽의 유효열저항 값을 비교한 것이 아래의 그래프입니다. 이 비교를 통해 목재를 사용한 익스테리어우드월의 우수한 단열성능을 알 수 있습니다.
익스테리어우드월과 스틸스터드건식벽의 유효열저항 비교
외벽시스템의 유효열저항 비교
익스테리어 우드월의 다양한 단열방법
완전걸침형 A
• 완전걸침형 익스테리어우드월이며 외단열을 하지 않은 형태입니다.
• 외벽 스터드사이 공간에 단열재를 설치할 수 있어 벽 두께를 얇게 할 수 있습니다.
• 레인스크린 설치는 침투한 수분의 배출과 건조를 용이하게 합니다.
완전걸침형 B
• 완전걸침형 익스테리어우드월이며 경질 단열재로 외단열을 한 형태입니다.
• 외벽 스터드사이 공간에 단열재를 설치할 수 있어 벽 두께를 얇게 할 수 있습니다.
• 경질 단열재 내부의 홈은 침투한 수분의 배출과 건조를 용이하게 합니다.
부분걸침형 A
• 부분걸침형 익스테리어우드월이며 외단열을 하지 않은 형태입니다.
• 외벽 스터드사이 공간에 단열재를 설치할 수 있어 벽 두께를 얇게 할 수 있으며, 완전걸침형 보다더 넓게 바닥면적을 활용할 수 있습니다.
• 레인스크린 설치는 침투한 수분의 방출과 건조를 용이하게 합니다.
• 슬래브 단부에 단열재를 설치하여 열교현상을 최소화합니다.
부분걸침형 B
• 부분걸침형 익스테리어우드월이며 암면으로 외단열을 한 형태입니다.
• 외벽 스터드사이 공간에 단열재를 설치할 수 있어 벽 두께를 얇게 할 수 있으며, 완전걸침형 보다더 넓게 바닥면적을 활용할 수 있습니다.
• 레인스크린 설치는 침투한 수분의 방출과 건조를 용이하게 합니다.
• 슬래브 단부에 단열재 설치 및 외단열 설치로 에너지 절약이 극대화됩니다.
부분걸침형 C
• 부분걸침형 익스테리어우드월이며 경질 단열재로 외단열을 한 형태입니다.
• 외벽 스터드사이 공간에 단열재를 설치할 수 있어 벽 두께를 얇게 할 수 있으며, 완전걸침형 보다 더 넓게 바닥면적을 활용할 수 있습니다.
• 경질 단열재 내부의 홈은 침투한 수분의 배출과 건조를 용이하게 합니다.
• 슬래브 단부에 단열재 설치 및 외단열 설치로 에너지 절약이 극대화 됩니다.

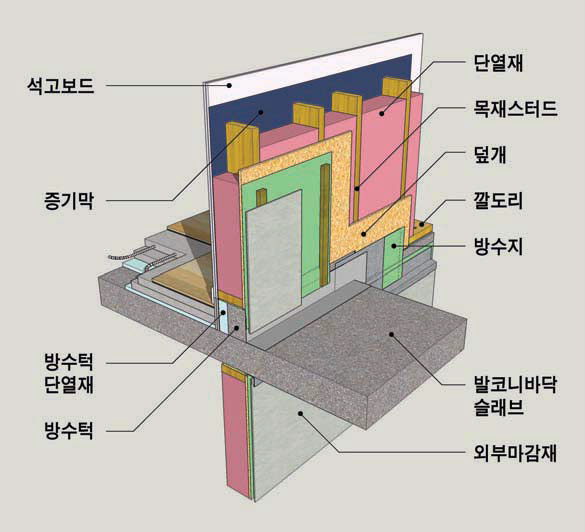

발코니 외벽
• 발코니외벽 익스테리어우드월입니다.
• 방수턱 안쪽으로 단열재를 설치하여 열교현상을 적게 합니다.
• 외벽 스터드사이 공간에 단열재를 설치할 수 있어 벽 두께를 얇게 할 수 있습니다.
익스테리어 우드월의 시공순서
step 1
외벽이 설치될 부분에 쐐기를 설치합니다.
step 2
조립된 외벽골조를 바닥 슬래브 상하부에 설치합니다. 바닥의 쐐기 위에 수직수평을 확인한 후 앵커로 고정합니다.
step 3
슬래브의 단부에 단열재를 설치합니다.
step 4
실외측에 덮개를 설치합니다.
step 5
목재스터드 사이공간에 단열재를 설치합니다.
step 6
실내측에 증기막(Vapor barrier)을 설치합니다.
step 7
실내면에 석고보드를 설치합니다.
step 8
실외측에 방수지를 설치 합니다.
step 9
후레싱을 아래쪽 방수지 위에 설치합니다.
step 10
후레싱 위로 위쪽 방수지를 설치합니다.
step 11
방수지 위로 레인스크린용 띠장을 설치합니다. (간격은 목재스터드 간격과 동일)
step 12
레인스크린용 띠장 위에 마감재를 설치합니다.
